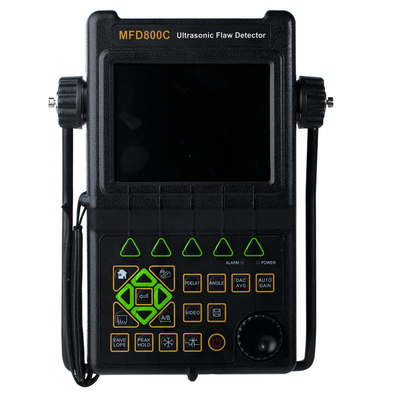

Het geavanceerde Ultrasone standaardb aftasten van de Gebrekdetector MFD800C AWS

Beschrijving:

MFD800C is een geavanceerde digitale ultrasone gebrekdetector die veelkleurig TFT LCD en een gastheer van nieuwe eigenschappen kenmerken om aan opwindende inspectievereisten te voldoen. Het combineert krachtige van de gebrekopsporing en meting mogelijkheden, uitgebreide gegevensopslag, en de capaciteit om gedetailleerde inspectiegegevens naar PC via zijn haven van hoge snelheidsusb over te brengen.

Het instrument neemt vele geavanceerde eigenschappen van de signaalverwerking met inbegrip van een bandbreedte van 15MHz op rf om het testen van dunne materialen, narrowband filters om signaal aan lawaai in hoge aanwinstentoepassingen te verbeteren, een aar pulser voor toepassingen die hogere frequenties vereisen, en een melodieuze vierkante pulser golf toe te laten om penetratie op dikke of hoogst verminderende materialen te optimaliseren.

Toepassingen:

Het instrument kan wijd in plaatsbepaling worden gebruikt en het rangschikken van verborgen barsten, vernietigt, ontbindt, en gelijkaardige discontinuïteit in lassen, smeedstukken, staven, assen, schachten, tanks en drukvaten, turbines, en structurele componenten.

Specificaties:

• Waaier: 0 tot 9999 mm, bij staalsnelheid
• Materiële Snelheid: 1000 aan 9999m/s
• Vertoningsvertraging: -20 tot 3400 µs
• Sondevertraging/Gecompenseerde Nul: 0 aan 99.99µs
• Gevoeligheid: 110 maximum dB in verkiesbare resolutie 0.1, 1.0, 2.0, 6.0 dB en gesloten.
• Testwijzen: Impulsecho, dubbele element en door-transmissie
• Pulser: Melodieuze Vierkante Pulser Golf
• De Frequentiegebieden van de impulsherhaling van 10 Herz aan 1000 Herz
• Impulsenergie: 200V, 300V, 400V, 500V, 600V verkiesbaar
• Bandbreedte (versterker band): 0.5 tot 15 Mhz
• Poortmonitors: Twee onafhankelijke poorten controleerbaar over volledige bereikwaaier
• Rectificatie: De positieve helft - golf, de negatieve helft - golf, volledige golf, rf
• Systeemlineariteit: Horizontaal: +/0.2% FSW, Verticaal: 0.25% FSH, Versterkernauwkeurigheid +/1 dB.
• Weigering (afschaffing): 0 tot 80% volledige het schermhoogte
• Eenheden: Duim of millimeter

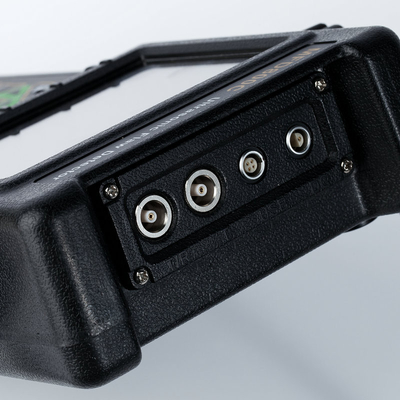

• Omvormerverbindingen: BNC of LEMO
• Machtsvereisten: AC Leidingen 100-240 VAC, 50-60 Herz
• Werkende Temperatuur: -10℃ aan 50℃
• Opslagtemperatuur: -30℃ aan 50℃

Concurrentievoordeel:

• Halfautomatische twee puntkaliberbepaling: Geautomatiseerde kaliberbepaling van omvormer nul gecompenseerde en/of materiële snelheid
• Gebrek die de plaats bepalen van: Leef vertonings correct-Weg, Projectie (oppervlakteafstand), Diepte, Omvang,

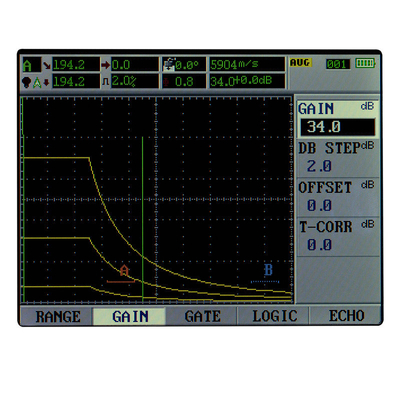

• Gebrek die rangschikken: Automatisch gebrek die gebruikend AVG/AVG of DAC, snelheden het melden van tekortgoedkeuring of verwerping rangschikken.
• Digitaal Lezen en Trig. Functie: De dikte/de Diepte kan in digitaal lezen worden getoond wanneer het gebruiken van een normale sonde en Peam-de weg, de Oppervlakteafstand en de Diepte worden direct getoond wanneer de hoeksonde in gebruik is.
• Zowel zijn DAC als de AVG-methode van omvangevaluatie beschikbaar.
• AWS D1.1.
• De eigenschap van de gebogen Oppervlaktecorrectie
• De Maatregelenfunctie van de barsthoogte
• De eigenschap van het lascijfer
• Overdrijf poort: het uitspreiden van de poortwaaier over de volledige het schermbreedte
• Videoopname en spel
• Auto-aanwinstenfunctie
• Envelop: Gelijktijdige vertoning van levend a-Aftasten aan 60 Herz-updatetarief en envelop van a-Aftasten vertoning
• Piekgreep: Vergelijk bevroren piekgolfvormen leven a-Aftasten om testresultaten gemakkelijk te interpreteren.
• Een aftastenvorst: De vertoningsvorst houdt golfvorm en correcte weggegevens
• B de eigenschap van de Aftastenvertoning
