Detector van het spoor de Ultrasone Gebrek voor de Opsporing van het Spoorgebrek, Kaliberbepaling/Lasseninspectie gct-8C

Ultrasone Draagbare het Gebrekdetector van de spoormanier voor Opsporing van het Spoorgebrek, Kaliberbepaling en Lasseninspectie gct-8

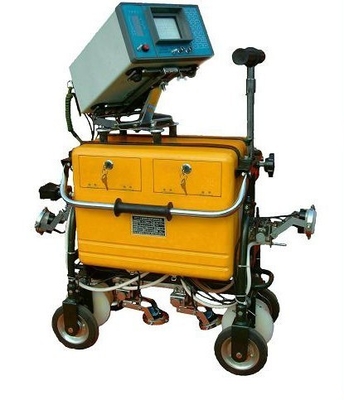

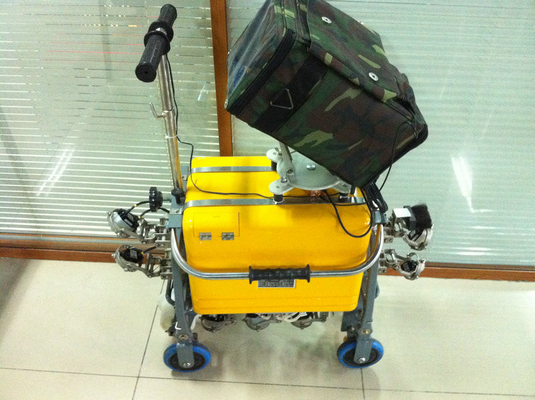

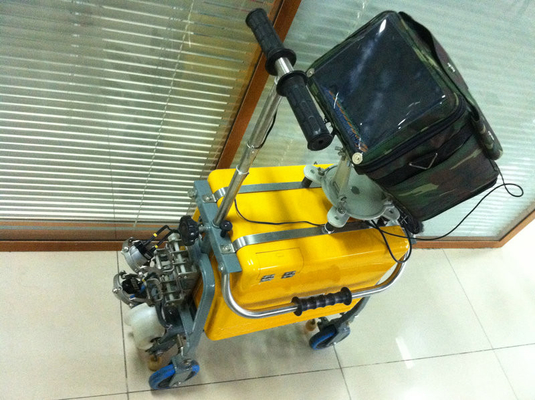

Het Gebrekdetector gct-8 van de spoormanier

Beschrijving:

Gct-8 Detector van het spoor is de Ultrasone Gebrek gloednieuw digitaal een kruiwagen-stijl ultrasoon materiaal van gebrekopsporing. Het wordt gebruikt om allerlei die gebreken in spoormaterialen te ontdekken van 43kg/m~75kg/m. worden uitgestrekt. Het is een nieuw type van praktisch, betrouwbaar instrument van de opsporing van het spoorgebrek.

Dit instrument past met de Norm van het Spoorweggebied van de Volksrepubliek China TB/T 2340-2000 technologische Voorwaarden OfMulticenter een Instrument van de het Gebrekopsporing van het Werkingsgebiedspoor Ultrasoon.

Om u toe te laten om de operationele die vaardigheden van het instrument, gelieve te beheersen door dit Handboek van Gebruiker gelezen te worden zorgvuldig alvorens het instrument te gebruiken.

Toepassingen:

Gct-8 zijn een digitale gebrekdetector; het kan voor de opsporing van het spoorgebrek, kaliberbepaling en lasseninspectie, evenals het Ultrasone B-controleren worden gebruikt.

Specificaties:

1.Detecting kanalen: 8 (bevat 1 Kaliberbepalingskanaal)

2.Working frequentie: 2MHz

3.Repetition tarief: 300 Herz

4.Detection waaier:

0~200±4mm voor 43kg/m en 50kg/m spoor, (Routemanier A~G)

0~250±5mm voor 60kg/m en 75kg/m spoor (Routemanier A~G)

0~100±2mm voor K2.5 (Routemanier H)

0~200±4mm voor K0, K1, K1.5, K2.5 (Routemanier H)

0~300±6mm voor K0.8, K1 (Routemanier H)

5. Gevoeligheidstoelage:

70° kanaal, gevoeligheid allowance>40dB

37° kanaal, gevoeligheid allowance>46dB

0° kanaal, gevoeligheid allowance>46dB

6. Dynamische waaier:

≥16dB (klein beperken) 2~6dB (klein beperken) >26dB

7. Horizontale lineaire fout: <2>

8. Verticale lineaire fout: <15>

9. Aanwinstenwaaier: 0 ~ 80 dB

10. Verminderingsfout: minder dan 1dB per 12dB

11. Het niveau van de alarmdrempel: positief signaalniveau 70%±10%, verlies van signaal <30>

van het scherm voor spoor het testen. >50% voor de verrichting van de handtest.

12. Automatische aanwinstenfout: <4db>

13. Aantal dossiers dat kan worden opgeslagen: >2000

14. Tijd voor elk dossier: minder of evenaren 60 minuten

15. Verrichtingsvoltage: 24V

16. Machtsconsumptie: 9W

17. Verrichtingstemperatuur: -40 ~ 122^van

18. Tankgrootte: 20L

19. Gewicht: 28kg

20. Hoofdkadergrootte: 750*800*350

De instrumentengrootte: 350*150*230
